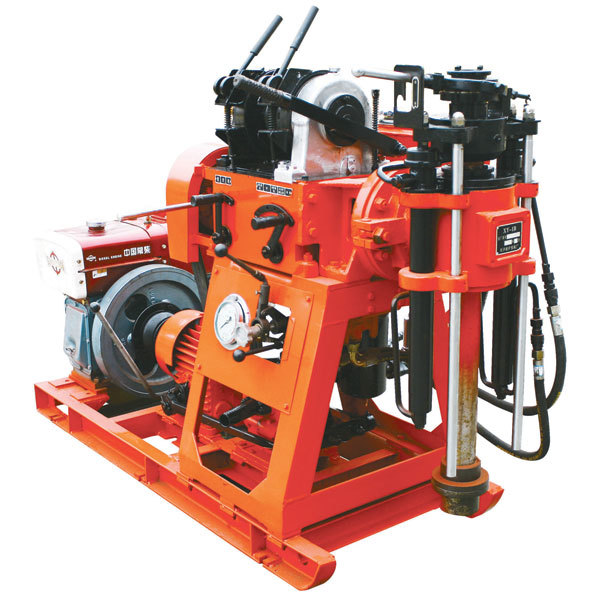

XY-1B型工程鉆機
一、概述
XY-1B型鉆機是一種輕便高速立軸式工程勘察鉆機。它適用于工業和民用建筑﹑鐵路﹑橋梁﹑水電等部門的工程地質勘探。其主要特點如下：
1.高轉速，可選用小口徑金剛石鉆頭進行鉆進。
2.采用摩擦錐與游星輪組合式升降機，結構先進，適合沖擊鉆進。
3.油壓給進，操作簡便，鉆進效率高。
4.結構緊湊，水泵安裝在鉆機上，占用場地面積小。
5.轉盤采用T型槽變角裝置，變角范圍廣，故能鉆進各種傾角的鉆孔。
6.開箱不外露傘齒輪，使得齒輪嚙合準確可靠﹑無污染，使用壽命長。
'
二、主要性能參數
|
1、鉆進能力 |
||||||
|
鉆孔直徑 |
130 |
75 |
46 |
|||
|
鉆孔深度(m ) |
75 |
120 |
150 |
|||
|
鉆桿直徑 |
42 |
|||||
|
立軸傾角范圍 |
0°～360° |
|||||
|
2、轉盤 |
||||||
|
轉速（r/min） |
140 305 480 1050 |
|||||
|
最大扭矩 |
550N·m |
|||||
|
給進行程 |
400mm |
|||||
|
油缸最大給進力 |
20KN |
|||||
|
油缸最大上頂力 |
30KN |
|||||
|
3、升降機 |
||||||
|
卷筒直徑 |
φ100mm |
|||||
|
鋼絲繩直徑 |
φ9.3mm |
|||||
|
卷筒容繩量 |
18m |
|||||
|
單繩提升力 |
10KN |
|||||
|
單繩最大提升速度（m/s） |
0.40 0.87 1.48 3.23（第二層） |
|||||
|
4、油泵 |
||||||
|
型號 |
CBW-F314-ALP齒輪油泵 |
|||||
|
排量 |
14mL/r |
|||||
|
額定轉速 |
2500r/min |
|||||
|
額定壓力 |
20MPa |
|||||
|
最大壓力 |
25MPa |
|||||
|
4、水泵 |
||||||
|
型式 |
臥式單缸往復雙作用活塞泵 |
|||||
|
流量 |
100 L/min |
|||||
|
最高工作壓力 |
1.5 MPa |
|||||
|
5、動力機 |
型號 |
功率 |
轉速 |
重量 |
||
|
（1）電動機 |
Y160M-4 |
11KW |
1460r/min |
123kg |
||
|
（2）柴油機 |
常柴ZS1100 |
12.1KW |
2200r/min |
155kg |
||
|
6、鉆機外形尺寸（長×寬×高） |
1800×835×1150mm |
|||||
|
7、鉆機重量（不包括動力機） |
480 kg |
|||||
