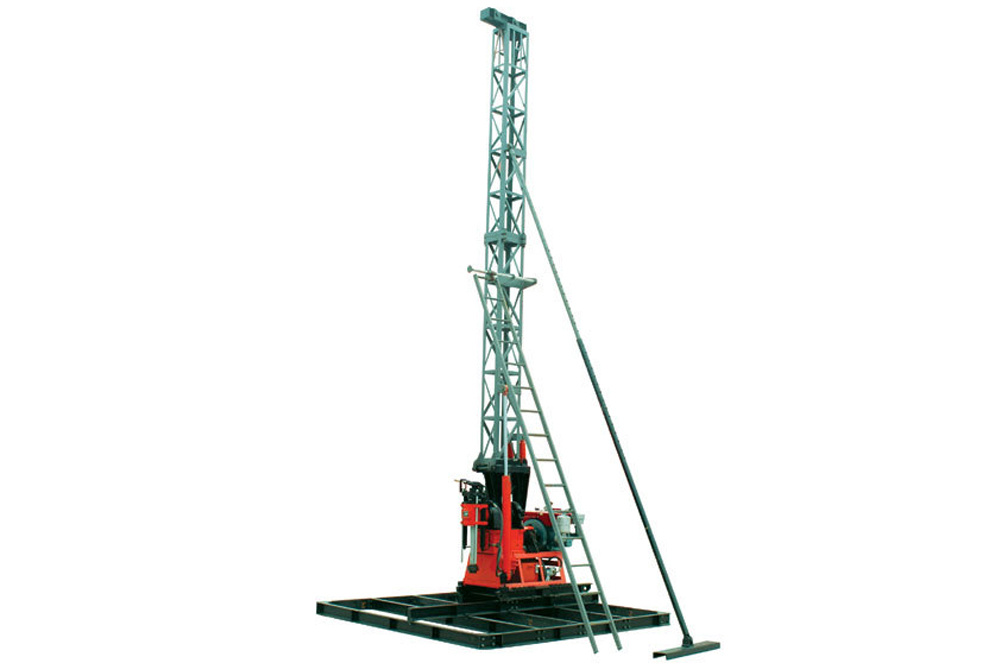

GY-200-1T型工程鉆機
一、概述
GY-200-1T型工程鉆機是一種輕便多用途工程勘察施工鉆機,是在我廠GY-200-1A基礎上開發的一種塔機一體式鉆機，主要適用于工業和民用建筑、鐵路、橋梁、水電等部門的工程地質勘探,以及小口徑的基樁孔施工。
鉆機的主要特點可以概括為以下幾點:
1.轉速范圍廣，檔次合理。
2.低轉速,大扭矩,能適用于鉆機取樣及樁孔施工。
3.裝有前后移動油缸,因此整臺鉆機可以自由移動距離300毫米,對起下鉆具帶來了很多方便。
4.油壓給進,操作簡便,鉆進效率高,勞動強度低。
5.鉆塔堅固，平穩，安裝方便，單件少，搬遷容易，調節傾角方便、靈活。
6.結構緊湊,體積小,重量輕。
二、主要性能參數
|
1、鉆進能力 |
||||||
|
鉆孔直徑 |
300 |
76 |
46 |
|||
|
鉆孔深度(m ) |
60 |
225 |
290 |
|||
|
鉆桿直徑 |
50 |
42 |
||||
|
立軸傾角范圍 |
0°～360° |
|||||
|
2、轉盤 |
||||||
|
轉速（r/min） |
正轉 |
900 475 388 205 157 68 |
||||
|
反轉 |
256 85 |
|||||
|
最大扭矩 |
2000N·m |
|||||
|
給進行程 |
400mm |
|||||
|
油缸最大給進力 |
29KN |
|||||
|
油缸最大上頂力 |
39KN |
|||||
|
3、升降機 |
||||||
|
卷筒直徑 |
φ135mm |
|||||
|
鋼絲繩直徑 |
φ12.5mm |
|||||
|
卷筒容繩量 |
30m |
|||||
|
單繩提升力 |
30KN |
|||||
|
單繩最大提升速度 （第二層）（m/s） |
0.27 0.64 0.83 1.58 1.64 |
|||||
|
4、油泵 |
||||||
|
型號 |
CBF-F420-ALPL齒輪油泵 |
|||||
|
排量 |
20mL/r |
|||||
|
額定轉速 |
2500r/min |
|||||
|
額定壓力 |
20MPa |
|||||
|
最大壓力 |
25MPa |
|||||
|
5、動力機 |
型號 |
功率 |
轉速 |
重量 |
||
|
（1）電動機 |
Y160L-4 |
15KW |
1460r/min |
144kg |
||
|
（2）柴油機 |
常柴ZS1110 |
14.7KW |
2200r/min |
180kg |
||
|
6.鉆塔 |
||||||
|
垂高 |
7.2m |
|||||
|
鉆塔調節角度 |
45°～90° |
|||||
|
提升高度 |
6.8m |
|||||
|
外形尺寸（長×寬×高） |
2.4×2.2×7.48m |
|||||
|
重量（含底架） |
550kg |
|||||
|
7、機架 |
||||||
|
型式：滑撬式（帶滑動底座） |
||||||
|
鉆機移動行程 |
400mm |
|||||
|
讓開孔口距離 |
270mm |
|||||
|
8、鉆機外形尺寸（長×寬×高） |
1820×980×1400mm |
|||||
|
9、鉆機重量（不包括動力機） |
670kg |
|||||
