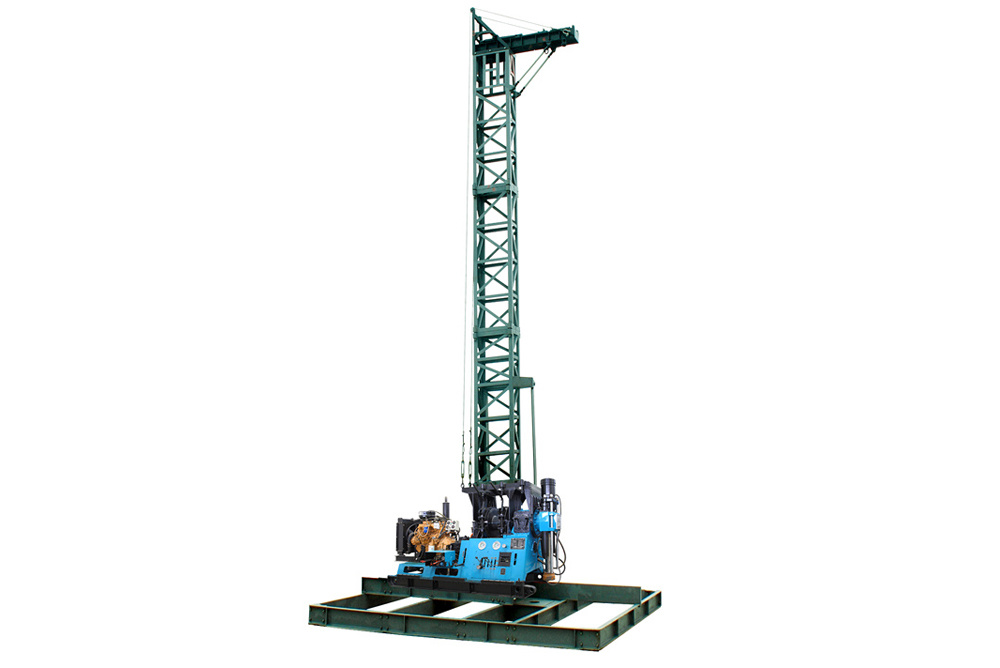

XY-4T型鉆機
一、概述
XY-4T型鉆機是一種中淺孔巖芯鉆機，是在我廠XY-4型鉆機基礎上開發的一種塔機一體式鉆機。其鉆塔是根據多年野外鉆探工作經驗、充分考慮現場搬遷、卷?yè)P(yáng)提升力、鉆孔傾角、鉆桿豎起等因素設計而成的它既可以供硬質合金鉆進，工程地質勘探，水文淺層液體及天然氣開采使用，也適用于金屬與非金屬，固體礦床勘探使用的金剛石小口徑鉆進。被廣泛使用于能源勘察、公路鐵路建設、水利水電、建筑等領域。在同一類型塔機一體式鉆機中具有更強的適應性和優越性。除具有XY-4型鉆機的全部特點外，該鉆機的鉆塔還具有以下特點：
1、使用雙缸豎塔，大大提高起塔和斜孔鉆進時鉆塔的穩定性，提高鉆探時孔內安全性。
2、天車滑輪使用油缸控制前后移動，改變以往的鉆塔向前傾起鉆，使起鉆更加平穩安全。并且采用游輪滑車提鉆，減小卷?yè)P(yáng)提拔負荷。
3、天車采用鋼索后拉和天車斜桿支撐，可大大提高鉆塔起鉆時天車梁的負載，減小起鉆時鉆塔的振動，保證鉆機運轉的平穩性。
4、塔座使用三轉臂梁支撐，保證鉆塔旋轉的同心度，分散起鉆力和鉆塔重量對鉆機機架的壓力，提高鉆機使用壽命和安全性。
5、可實現繩索鉆進提升6m和普通鉆進提升6～7m需要，上余空間1.5m。
6、鉆塔堅固，平穩，安裝方便，可拆性強，單件輕，搬遷安全方便快捷，調節傾角方便、靈活。
二、主要性能參數
|
1、鉆進能力 |
|||||||
|
巖心鉆進 |
|||||||
|
鉆桿類別 |
鉆桿規格 |
鉆進深度 |
|||||
|
國產鉆桿 |
內加厚式鉆桿 |
42毫米鉆桿 |
900 |
||||
|
50毫米鉆桿 |
700 |
||||||
|
60毫米鉆桿 |
550 |
||||||
|
繩索取心鉆桿 |
55.5毫米鉆桿 |
750 |
|||||
|
71毫米鉆桿 |
600 |
||||||
|
89毫米鉆桿 |
480 |
||||||
|
DCDMA（金剛石巖心鉆機制造商協會）鉆桿 |
繩索取心鉆桿 |
BQ鉆桿 |
800 |
||||
|
NQ鉆桿 |
600 |
||||||
|
HQ鉆桿 |
450 |
||||||
|
PQ鉆桿 |
250 |
||||||
|
2、鉆孔角度 |
0°～360° |
||||||
|
3、動力機 |
型號 |
功率 |
轉速 |
重量 |
|||
|
（1）電動機 |
Y225S-4 |
37KW |
1480 r/min |
300kg |
|||
|
（2）柴油機 |
YCD4K11T-50 |
37KW |
2200 r/min |
300kg |
|||
|
4、回轉器 |
|||||||
|
型式：雙油缸液壓給進機械回轉式 |
|||||||
|
立軸通孔直徑 |
φ80 |
||||||
|
立軸轉速：轉/分 |
|||||||
|
正轉（r/min） |
48 87 150 230 327 155 280 485 745 1055 |
||||||
|
反轉（r/min） |
52 170 |
||||||
|
立軸最大扭矩 |
5757N·m |
||||||
|
立軸行程 |
600mm |
||||||
|
立軸最大起重力 |
80KN |
||||||
|
立軸最大加壓力 |
60KN |
||||||
|
5、卷?yè)P(yáng)機 |
|||||||
|
型式：行星齒輪傳動 |
|||||||
|
鋼絲繩直徑 |
φ15.5mm |
||||||
|
卷筒鋼絲繩容量 |
89m（纏繞七層） |
||||||
|
單繩最大提升力 |
48KN |
||||||
|
鋼絲繩提升速度 |
|||||||
|
卷筒線速度(m/s) （第三層） |
0.46 0.83 1.44 2.21 3.15 |
||||||
|
6、離合器 |
|||||||
|
型式：130汽車專用干式單片摩擦式離合器 |
|||||||
|
7、液壓系統 |
|||||||
|
（1）系統壓力 |
|||||||
|
額定壓力 |
8Mpa |
||||||
|
最高壓力 |
10Mpa |
||||||
|
（2）油泵： |
配柴油機 |
配電動機 |
|||||
|
型式：齒輪油泵 |
CB-E25 |
CB-E40 |
|||||
|
排量 |
25mL/r |
40mL/r |
|||||
|
公稱轉速 |
2000r/min |
2000r/min |
|||||
|
額定壓力 |
16Mpa |
16Mpa |
|||||
|
最大壓力 |
20Mpa |
20Mpa |
|||||
|
8、機架 |
|||||||
|
型式：滑撬式（帶滑動底座） |
|||||||
|
鉆機后退行程 |
460mm |
||||||
|
讓開孔口距離 |
280mm |
||||||
|
9、鉆塔 |
|
||||||
|
垂高 |
9.8m |
||||||
|
鉆塔調節角度 |
45°～90° |
||||||
|
提升能力 |
120KN |
||||||
|
外形尺寸（長×寬×高） |
4．5×4.5×10m |
||||||
|
鉆塔重量（鉆塔底架及鉆塔架） |
約1800 kg |
||||||
|
11、外形尺寸（長×寬×高） |
2850×1050×1900mm |
||||||
|
12、鉆機重量（不包括動力機） |
約1600kg |
||||||
