GY-50-1型輕便工程鉆機
一、概述
GY-50型輕便工程鉆機是在QP-50型鉆機的基礎上，進一步改型設計而成的一種小型油壓多用途工程勘察鉆機。該機既保持了原機型輕便、靈活、沖擊性能好的特點，又克服了通用小型工程鉆機鉆進硬巖層困難的特點。輕便實用，沖擊回轉兼優，并配有三角架式鉆塔和桅桿式鉆塔(以GY-50-1作標記)供用戶選擇。能適用于城鎮、平原、丘陵、山地、沼澤等各類地區的第四紀覆蓋層以及各種中硬巖層的鉆探。具有較強的適應性。其主要特點如下：
1.鉆機具有沖擊、回轉兩種鉆進方式。
2.用摩擦錐及行星輪機構組成的升降機，結構新穎、設計先進，沖擊性能好。
3.手動油壓給進裝置，給進均勻，勞動強度低、鉆進效率高。
4.重量輕、結構緊湊、解體性能好、便于搬遷。
5.轉盤可讓開孔口約160°，便于操作。
6.鉆機變速箱配有分動機構，能實現快速掃孔。
7.立、放塔由升降機控制，操縱方便、省力。
8.能與液壓馬達驅動的大通孔振動器配套工作，動力由鉆機油泵供給，結構簡單，起下套管方便。

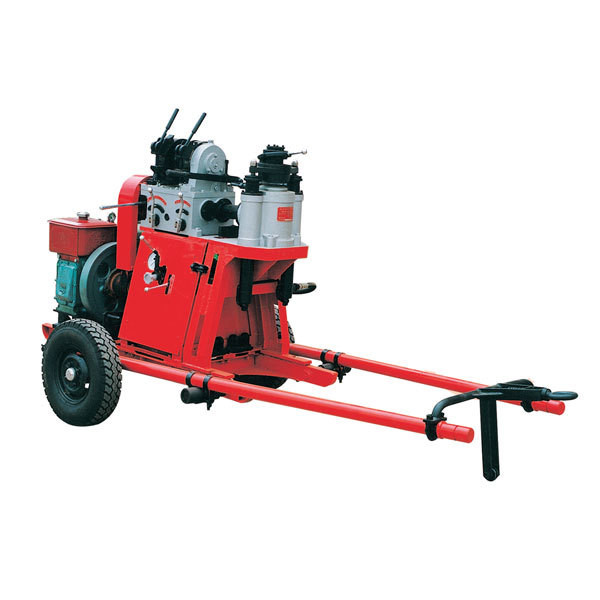

9.GY-50-1型輕便工程鉆機配有拖掛行走機構，便于搬遷。
二、主要性能參數
|
1、鉆進能力 |
|||||
|
鉆孔直徑 |
76 |
130 |
|||
|
鉆孔深度(m ) |
75 |
50 |
|||
|
鉆桿直徑 |
42 |
||||
|
2、轉盤 |
|||||
|
轉速（r/min） |
54 140 300 |
||||
|
最大扭矩 |
1200N·m |
||||
|
給進行程 |
400mm |
||||
|
油缸最大給進力 |
10KN |
||||
|
油缸最大上頂力 |
30KN |
||||
|
3、升降機 |
|||||
|
卷筒直徑 |
φ100mm |
||||
|
鋼絲繩直徑 |
φ9.3mm |
||||
|
卷筒容繩量 |
18m |
||||
|
單繩提升力 |
10KN |
||||
|
單繩最大提升速度 （第二層）m/s |
0.14 0.32 0.68 0.46 1.17 2.53 |
||||
|
4、油泵 |
|||||
|
型號 |
CB32B型齒輪泵 |
||||
|
排量 |
32L/min |
||||
|
額定轉速 |
2000r/min |
||||
|
額定壓力 |
16MPa |
||||
|
最大壓力 |
20MPa |
||||
|
5、動力機 |
型號 |
功率 |
轉速 |
重量 |
|
|
（1）電動機 |
Y132M-4 |
7.5KW |
1440r/min |
81kg |
|
|
（2）柴油機 |
常柴S195 |
10.6KW |
2200r/min |
145kg |
|
|
6、鉆機外形尺寸（長×寬×高） |
1660×732×1170mm |
||||
|
7、鉆機重量（不包括動力機） |
400kg |
||||
